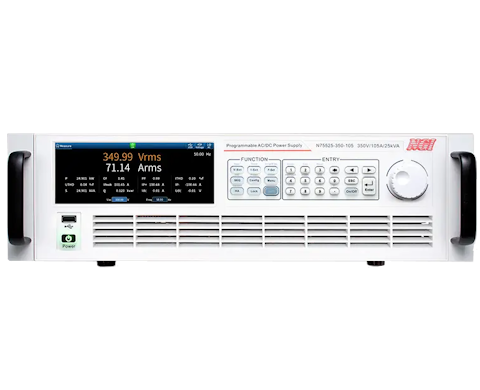

N75500 시리즈

고성능 회생형 그리드 시뮬레이터

N75500 시리즈는 NGI가 자체 개발한 고성능·대전력 프로그래머블 그리드 시뮬레이터로, 회생형 전력 피드백과 4-사분면 동작을 모두 지원합니다.
고전력 밀도 설계 덕분에 컴팩트한 3U 섀시 안에서 25kVA의 출력을 구현하며, 병렬 연결 확장으로 더 큰 전력까지 자유롭게 대응할 수 있습니다.
단상·삼상·역상·분상 출력 모드를 모두 지원하고, 출력 전압은 최대 350V (L-N), 606V (L-L), 역상 모드에서는 700V (L-L)까지 폭넓게 커버합니다.
AC, DC, AC+DC, DC+AC 4가지 출력 모드로 다양한 그리드 환경을 정확히 재현하며, 전용 아일랜딩 시험 모드를 통해 R·L·C·유효전력·무효전력을 자유롭게 설정해 비선형 부하·그리드 공진을 시뮬레이션, 안티 아일랜딩 보호 성능을 종합적으로 검증할 수 있습니다.
전기차, 태양광 인버터, ESS, 전력 전자, 연구실 환경에 두루 활용되는 차세대 그리드 솔루션입니다.

  • Voltage

    0~350V (L-N)

  • Current

    Single-Phase: 105Arms / Three-Phase: 35Arms

  • Power(AC+DC)

    Max 15kVA

  • Frequency

    1~500Hz

목록으로

Main Features

· High power density design delivering 25kVA in 3U chassis, with parallel capability for power expansion

· Harmonic simulation and analysis up to 50th order

· Voltage range: 0–350V (L-N)

· Compliant with IEC 61000-4-11/4-13/4-14 and other regulatory test standards

· Output frequency range: 1–500Hz, with adjustable voltage and frequency

· Programmable switch-on/switch-off phase angle: 0~360°

· Harmonic and inter-harmonic waveform synthesis

· Programmable output impedance

· Single-phase, three-phase, reverse-phase, and split-phase output modes

· Four output modes: AC/DC/AC+DC/DC+AC

· Standard USB/CAN/LAN/RS232/RS485 interfaces, optional GPIB (via RS232 conversion)

· Multiple protocol support: Modbus-RTU, SCPI, CANopen

· Programmable voltage and current slew rates for flexible test adaptation

· 6.8-inch high-resolution LCD display for enhanced readability of test information​
